Пневматика як основа автоматизації — що стоїть за цим поняттям сьогодні

У 2025 році світовий ринок пневматичного обладнання, за даними аналітичної платформи Grand View Research, перетнув позначку в 18,7 мільярда доларів. Цифра не надто кричуща на тлі сусідніх індустрій, але за нею — сотні тисяч виробничих ліній, логістичних вузлів, пакувальних автоматів і верстатів, які щодня споживають стиснене повітря. Саме цей сегмент — пневматика — часто залишається непомітним героєм цеху. Ніхто не думає про фітинги, доки вони тримають тиск. І майже ніхто не згадує про пневмоциліндр, поки він безшумно відпрацьовує сто п’ятдесят тисяч циклів. Але коли щось іде не так — втрата тиску, люфт штока, мікротріщина в поліамідній трубці — тоді й починається справжній інтерес до деталей. Компанія SPR Energo https://sprenergo.com.uaпрацює саме на цьому полі — без зайвого галасу, але з дуже широким асортиментом, що закриває практично весь контур підготовки, розподілу та виконавчих механізмів.

Пневматику часто сприймають як щось просте: компресор, шланг, циліндр. Але реальна картина складніша. Між компресором і виконавчим органом — ціла екосистема. Фільтри-вологовідділювачі, осушувачі, регулятори тиску, маслорозпилювачі, розподільники із золотниковими парами, демпфери, зворотні клапани. Якщо вийняти хоча б одну ланку — система працюватиме нестабільно. А в деяких випадках — не працюватиме взагалі.

За останні десять років частка пневмоавтоматики в харчовій промисловості України зросла майже на 40%. Це дані Держстату щодо імпорту виконавчих механізмів і вузлів підготовки повітря за 2019–2025 роки. Причина проста: харчовики поступово переходять на безмасляні системи, які потребують зовсім іншого підходу до підбору ущільнень і матеріалів. І тут уже не обійтися універсальними рішеннями — потрібні конкретні серії, конкретні виробники, конкретні постачальники.

Саме тому компанія зі Львова, яка має пряму співпрацю з італійськими заводами Aignep, AZ Pneumatica, Tork (La Padana) та німецьким ContiTech, виявилася в потрібний час із потрібним складом.

Технології, які змінюють уявлення про стиснене повітря

Пневматика сьогодні — це історія не лише про силу, а й про швидкість. Деякі сучасні розподільники з пілотним керуванням досягають часу перемикання менше 8 мілісекунд. Уявіть: сигнал від контролера — і через 8 мс потік повітря вже йде в іншу порожнину циліндра. Це швидше, ніж моргання людського ока. Такі швидкості потрібні на лініях сортування, де за хвилину через конвеєр проходить до 400 одиниць продукції.

Окрема тема — матеріали. Ще п’ятнадцять років тому корпуси пневмоциліндрів масово виготовляли зі сталі. Зараз стандартом стали алюмінієві профілі з анодованим покриттям. Це дало виграш у вазі приблизно на 30–35% без втрати жорсткості. Наприклад, циліндри серії ISO 15552 від AZ Pneumatica мають алюмінієвий корпус із внутрішнім хонінгуванням до шорсткості 0,2 мкм. Це забезпечує мінімальне тертя і ресурс штокових ущільнень понад 3000 км сумарного пробігу — якщо перераховувати в кілометри, звісно.

А ще є поліамідні трубки. Звичайна трубка з PA12 діаметром 8 мм витримує тиск до 24 бар при кімнатній температурі. Але якщо поруч працює термопластавтомат і температура повітря в цеху піднімається до 50°C — максимальний робочий тиск падає до 16 бар. Дрібниця, про яку забувають ті, хто проєктує систему «за звичкою». У каталозі SPR Energo є трубки Aignep із серії 50000 — вони мають температурний діапазон від -20 до +80°C залежно від матеріалу, і ця інформація завжди доступна до замовлення.

Останній глобальний тренд, який не можна ігнорувати, — енергоефективність. Європейська асоціація виробників компресорного обладнання (Pneurop) у своєму звіті за 2024 рік наводить цифру: витоки стисненого повітря на типових промислових об’єктах сягають 20–30% від загального споживання. Це прямі гроші, які буквально виходять у свист. Ось чому якісні швидкороз’ємні з’єднання та фітинги — не просто «витратники», а важіль контролю над бюджетом. Один нещільний стик на лінії 8 бар коштує близько 1200–1500 кВт·год на рік. Множте на кількість з’єднань у цеху — і отримаєте ціну байдужості.

Продукти, без яких не запускається жоден серйозний процес

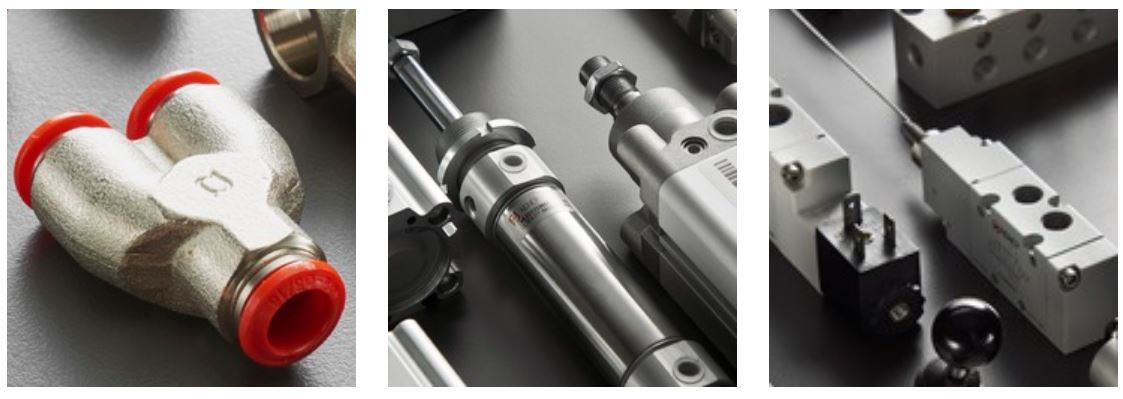

Асортимент пневматики, представлений компанією, — це не просто перелік позицій. Це конструктор. Фітинги та перехідники Aignep — понад 500 варіантів різьб і конфігурацій, від M5 до G1½. Є цангові, врізні, з внутрішньою та зовнішньою різьбою, поворотні, Y-подібні, зі зворотним клапаном. Матеріал — нікельована латунь або полібутилентерефталат (PBT) для легких серій. І це важливо, бо в агресивних середовищах, наприклад на очисних спорудах, латунь без нікелювання «з’їдається» за пів року. А здавалося б — просто фітинг.

Пневмоциліндри — тут діапазон від мікромоделей із діаметром поршня 8 мм до силових гігантів ISO 15552 діаметром 200 мм і ходом до 2500 мм. Останні використовуються на лісопильних рамах, у пресовому обладнанні, на перевантажувальних вузлах зернових терміналів. SPR Energo пропонує циліндри з магнітним поршнем, з демпфуванням кінцевих положень, із регульованою швидкістю. Штоки — з нержавіючої сталі AISI 304 або з хромованим покриттям товщиною 25 мкм.

Пневморозподільники — від класичних золотникових 5/2 до компактних 3/2 із пневматичним чи електромагнітним керуванням. Є моделі з ручним дублюванням, що дуже зручно під час налагодження лінії: не треба лізти в шафу керування, достатньо натиснути кнопку на корпусі розподільника. Пропускна здатність — від 200 до 3800 л/хв. Корпуси — алюміній, ущільнення — NBR або вітон (для гарячих середовищ).

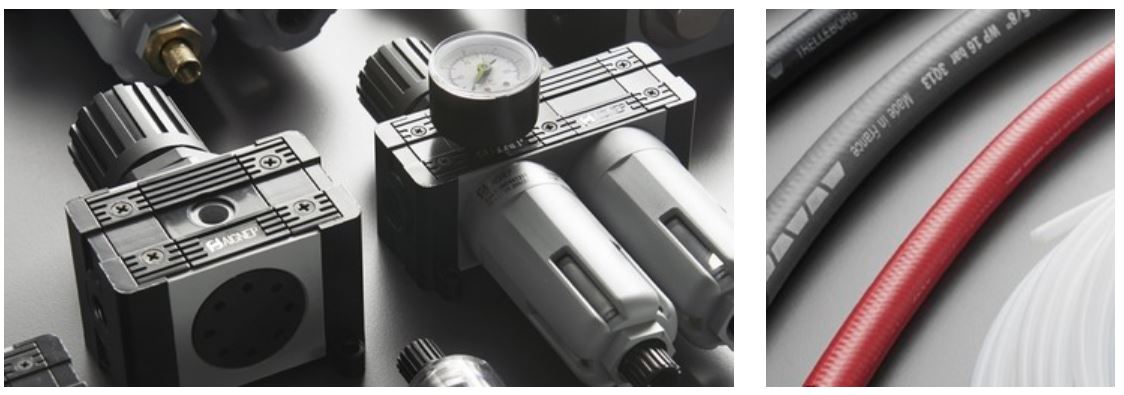

Блоки підготовки повітря — це фільтри-регулятори, фільтри-вологовідділювачі, маслорозпилювачі та комбіновані FRL-модулі. Стандартний модуль на G½ пропускає до 4500 л/хв при тиску 6 бар і затримує частки розміром від 5 мкм. Є версії з автоматичним зливом конденсату, з металевим стаканом (для зон із підвищеною небезпекою механічного пошкодження), з манометром у комплекті. У безмасляних системах застосовують фільтри тонкого очищення — до 0,01 мкм, які прибирають не лише тверді частки, а й аерозолі.

Трубки та шланги — поліамід, поліуретан, армований ПВХ. Гнучкість поліуретанових трубок дозволяє прокладати траси в обмеженому просторі без ризику перегину. Трубка Aignep 50000 з PA12 має радіус вигину всього 24 мм при діаметрі 8 мм. Армовані шланги ContiTech тримають до 20 бар і використовуються на будівельних майданчиках, у кар’єрах, на мобільних компресорних станціях.

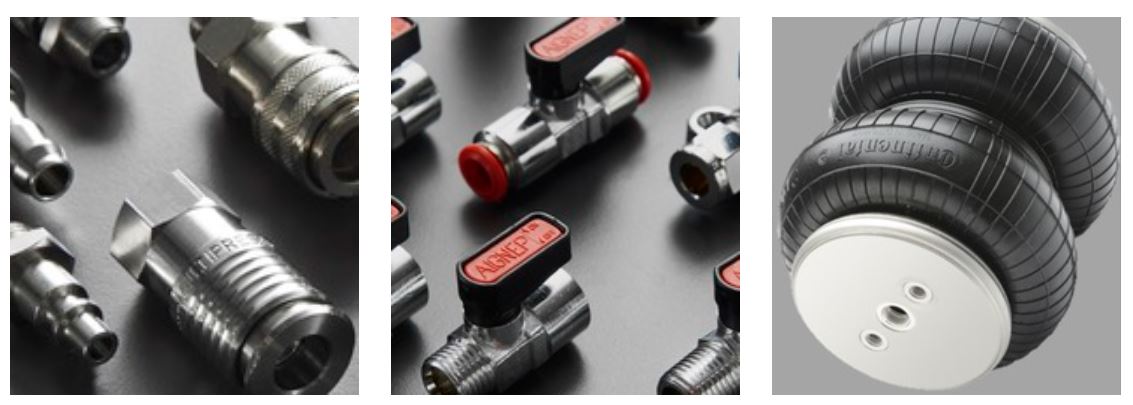

Швидкороз’ємні з’єднання — це окремий світ. Є прохідні муфти, є із клапаном, який автоматично перекриває лінію при роз’єднанні. Робочий тиск до 35 бар. Під’єднання — різьба, цанга, штуцер під шланг. Матеріал — латунь, сталь із цинковим покриттям, іноді композит для харчових застосувань. На великих СТО через такі з’єднання щодня проходять десятки кубометрів повітря — і вихід із ладу хоча б одного штуцера паралізує половину постів.

Кульові крани — від мініатюрних ¼ дюйма до магістральних 2 дюйми з фланцевим приєднанням. Працюють із повітрям, водою, нейтральними газами. Латунний корпус, PTFE ущільнення, важіль із блокуванням. Для пневматики часто беруть триходові версії: дозволяють перекрити лінію і одночасно скинути тиск у відсіченій ділянці. Це вже питання безпеки під час ремонту.

Пневмоподушки ContiTech — окрема гордість. Це надійні гумово-кордові оболонки, які використовуються в підвісці вантажного транспорту, промислових пресах, вібростендах. Робочий тиск — до 8 бар, піковий — до 24 бар. Вантажопідйомність однієї подушки сягає 12 тонн. Ресурс — десятки тисяч циклів, і це в умовах постійного динамічного навантаження. В Україні їх активно використовують на кар’єрних самоскидах і в залізничних демпферних системах.

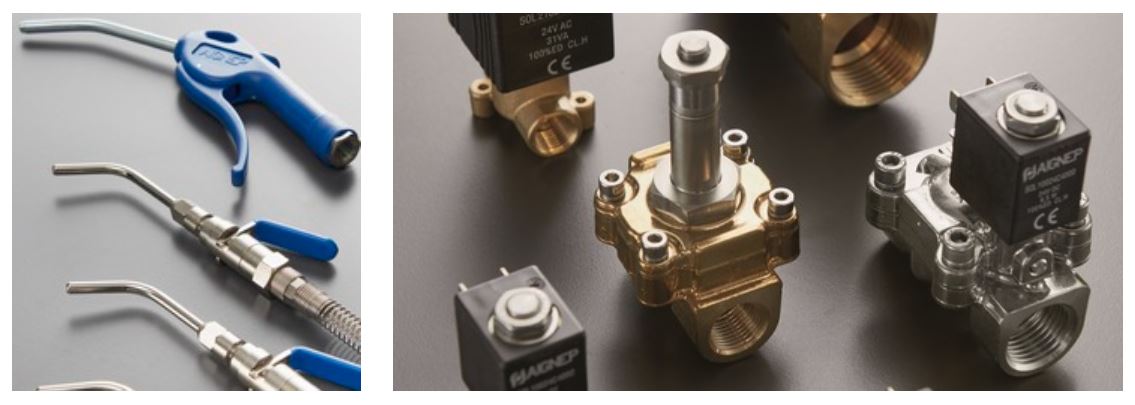

Електромагнітні клапани — прямої та непрямої дії, з котушками на 24 В DC, 220 В AC, 110 В. Пропускна здатність від 30 до 5600 л/хв. Використовуються для керування потоком повітря, води, мастила. Важливий момент: клапан непрямої дії потребує мінімального перепаду тиску 0,3 бар, щоб відкритися. Якщо тиск низький — потрібна модель прямої дії. Про це часто забувають при заміні.

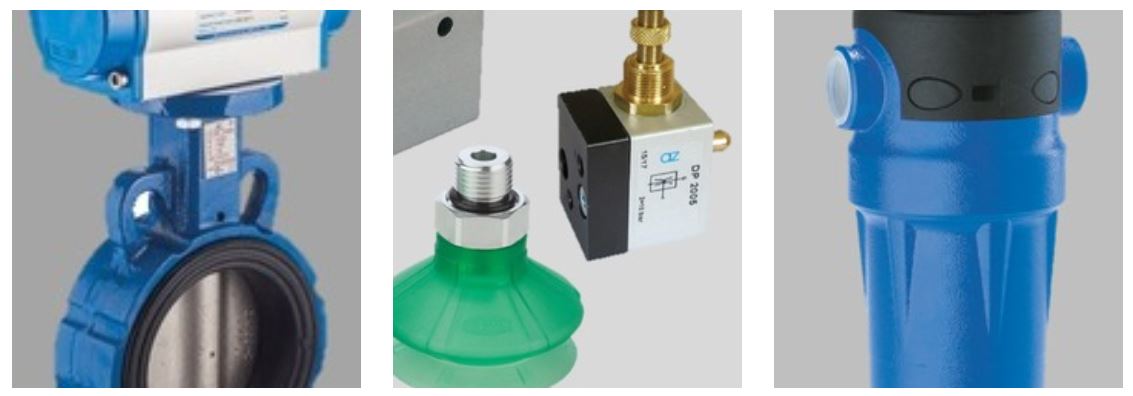

Вакуумна техніка — ежектори, вакуумні захвати, присоски. Створюють розрідження до -85 кПа. Продуктивність — від 6 до 300 л/хв. Застосування — від переміщення скляних листів до пакування харчових контейнерів.

Магістральні фільтри та осушувачі — рефрижераторного типу з точкою роси +3°C, адсорбційні з точкою роси до -40°C, магістральні фільтри від 1 мкм. Продуктивність осушувачів — від 0,5 до 20 м³/хв. Для фарбувальних камер беруть адсорбційні осушувачі — там потрібне максимально сухе повітря, інакше фарба лягає з дефектами.

Магістральний повітропровід — алюмінієві труби зі спеціальним профілем ущільнення, які монтуються без зварювання. Тиск до 13 бар, діаметри від 20 до 100 мм. Система дає змогу швидко змінювати конфігурацію цеху без зупинки виробництва на тиждень. У Європі частка алюмінієвих повітропроводів у нових проєктах перевищила 60% — і ця тенденція поступово заходить в Україну.

Як виглядає надійна пневматика в реальних українських умовах

На папері характеристики виглядають переконливо. Але є нюанси, які видно лише з досвіду. Скажімо, у невеликому меблевому цеху під Хмельницьким стоять два компресори, що працюють позмінно. О 8:00 тиск у магістралі 8,2 бар. До обіду він падає до 6,5 — через витоки на швидкознімних з’єднаннях, які не міняли з моменту запуску лінії. Заміна десятка муфт і перехідників на продукцію Aignep, яку постачає SPR Energo, вирівняла тиск до 7,8 бар у пікові години. Економія електроенергії — близько 11 000 грн на рік. Це не магія. Це просто пневматика, підібрана з розумом.

Ще один приклад — консервний завод. Потрібні циліндри з ущільненнями, стійкими до мийних розчинів і гарячої води. Стандартний NBR тут живе два місяці. Рішення — циліндри з вітоновими манжетами, які є в лінійці AZ Pneumatica. Термін служби зростає до року і більше. Деталі, які з’ясовуються лише в розмові з технічним спеціалістом, а не в стандартному онлайн-фільтрі магазину.

Локальний контекст важливий. Український ринок пневматики відрізняється від західноєвропейського структурою попиту. Багато середніх і малих підприємств, які модернізуються поступово. Не купують готову лінію — докуповують вузли, замінюють застарілі частини, комбінують. Тому асортимент має бути не просто широким, а сумісним: щоб циліндр від одного виробника можна було під’єднати до розподільника іншого через стандартний фітинг. І щоб усе це було в наявності, а не під замовлення з очікуванням шість тижнів.

Саме так побудована робота у SPR Energo: складська програма перекриває близько 80% типових запитів. Решта — під замовлення, але з прозорими термінами. Це зручно для тих, хто не може дозволити собі тижневий простій через один бракований фітинг.

Окремо варто сказати про технічну документацію. На сайті доступні 3D-моделі більшості позицій — це вже не розкіш, а необхідність для проєктувальників. Сучасне промислове проєктування майже повністю перейшло в SolidWorks, Inventor, Revit, і можливість завантажити готову модель вузла економить години роботи.

Пневматика в цифрах — порівняльна таблиця ключових груп продуктів

* Усі наведені характеристики базуються на даних виробників Aignep, AZ Pneumatica, ContiTech, Tork (La Padana) і відповідають каталожним значенням для стандартних умов експлуатації (температура 20°C, відносна вологість 65%).

Якщо пробігтися очима по таблиці, стає помітною одна закономірність: діапазони параметрів у різних груп перетинаються. Це дозволяє будувати систему без «вузьких місць», де один компонент обмежує всю лінію. Скажімо, якщо магістральний фільтр розрахований на 4500 л/хв, а розподільник — лише на 1800, то саме розподільник визначатиме реальну продуктивність вузла. Правильний підбір — це коли пропускна здатність іде за спадною від джерела до виконавчого механізму, без провалів.

Окрема історія — сумісність різьб. У Європі домінує метрична різьба та G (BSPP), у США — NPT. Українські виробничники часто стикаються зі змішаним парком обладнання: частина лінії з ЄС, частина з Азії, де можуть бути свої стандарти. Тут рятує широкий асортимент перехідників, якими SPR Energo забезпечує клієнтів без додаткових токарних робіт на місці.
